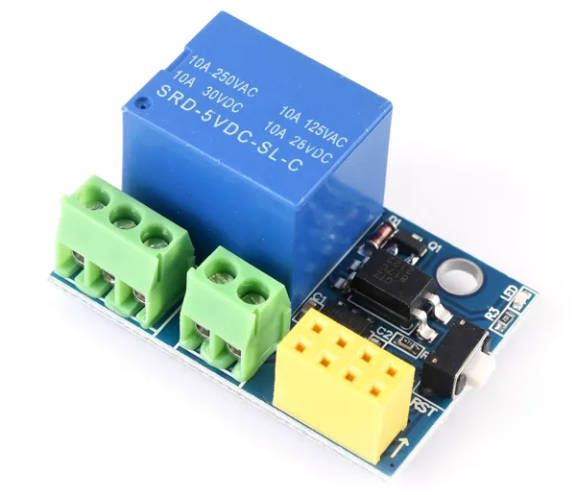

网上有卖这种 WiFi 继电器，自己手动实现这个 WiFi 继电器（硬件小白），操作时请注意用电安全。
元器件清单 #
| 序号 | 元件名称 | 型号 / 参数 | 数量 | 作用说明 |
|---|---|---|---|---|
| 1 | WiFi 模块 | ESP-01S | 1 | 实现 WiFi 联网，接收远程控制指令 |
| 2 | 继电器 | JQC-3FF-S-Z | 1 | 控制交流电通断，用于热水器控制 |
| 3 | 整流二极管 | 1N4007 | 1 | 防止继电器回流电压损坏元件 |
| 4 | 降压芯片 | AMS1117-3.3 | 1 | 将5V电压降为3.3V供 ESP-01S 使用 |
| 5 | 三极管 | S8050 NPN | 1 | 放大驱动电流控制继电器通断 |
| 6 | 电阻 | 1kΩ/10kΩ | 1 | 用于三极管基极限流 |
| 6 | 电容 | 100uf | 1 | 解决首次上电瞬间吸合 |
| 7 | 指示灯 | LED + 100Ω电阻 | 1 | 显示继电器工作状态（亮=加热） |
| 8 | 电源 | 5V 电源（USB 或降压） | 1 | 提供系统电压 |
| 9 | 下载器 | STC UST-TTL | 1 | USB下载器 |
| 10 | 杜邦线 | - | 若干 | 连接电路 |
tasmota #
一、接线 #
确定设备上的引脚后，请根据下表连接电线：
| 串行适配器 | ESP 设备 |
|---|---|
| 3V3 | 3V3 or VCC |
| TX | RX |
| RX | TX |
| GND | GND |
| GND | IO0（接地下载模式） |
二、刷固件 #
具体操作网上有大量案例自己搜索，使用谷歌浏览在线 刷固件，下载连接电脑，打开网页选择对应的串口。要买个 STC 下载器 WiFi模块和下载器连接。
三、WiFi 配网 #
使用手机或 iPad 连接 WiFi tasmota-xxxx，访问 http://192.168.4.1 进入 tasmota 配置页面，设置 WiFi SSID 密码。

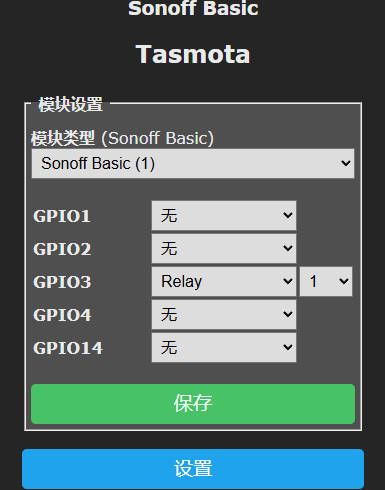

四、配置 GPIO #
通过 IO 口驱动继电器或 LED 等等，我这里使用 RXD/GPIO3 也可以使用 TXD/GPIO1。
配置页面说明：
- 第一列展示可用
GPIO(不同 ESP 模块可用 GPIO 不同，具体需要查使用手册) - 第二列选择功能
relay继电器，relay_i反正（高电平变低电平，低电平变高电平） - 第三列对应数量
1一个开关
GPIO2 不能用，测试使用 GPIO2 时导致 WiFi 模块无法启动 IO 口被拉低了（S8050 B基），实际该口需要高电平才能启动，启动时可能要加上拉电阻才行，但 S8050 高电平导通，要加电容或其他电路更麻烦所以我这里直接使用了 GPIO3
五、配置 MQTT（可选） #
配置 MQTT 可以进行远程操作
docker 部署 emqx 服务 #
- 默认账号：admin，密码：public。
- MQTT 端口：1883
- Web 管理端：18083
docker run -d --name emqx \
-p 1883:1883 -p 8083:8083 \
-p 8084:8084 -p 8883:8883 \
-p 18083:18083 \

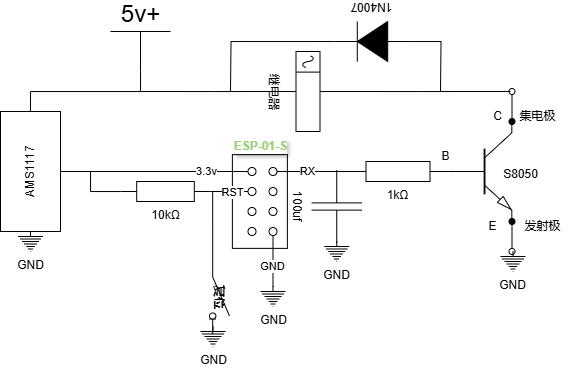

emqx/emqx:latest原理图 #
大概就样，不太会画，欢迎指正

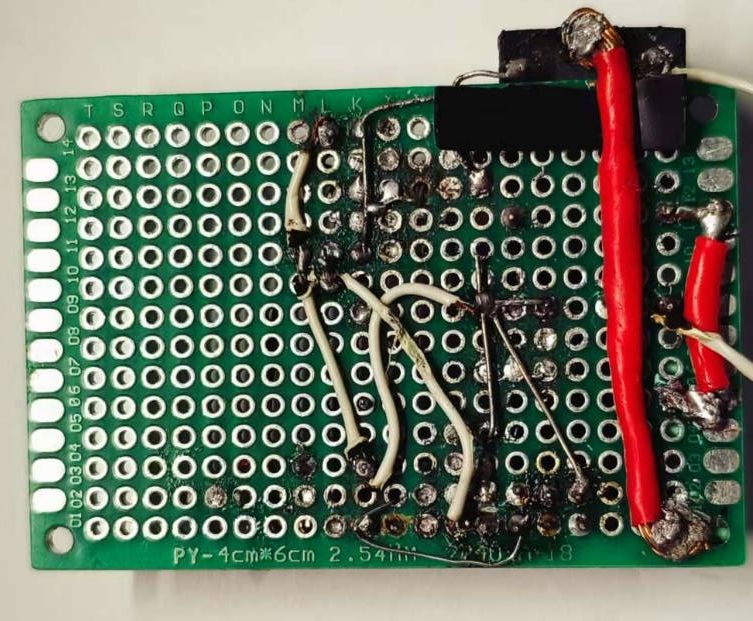

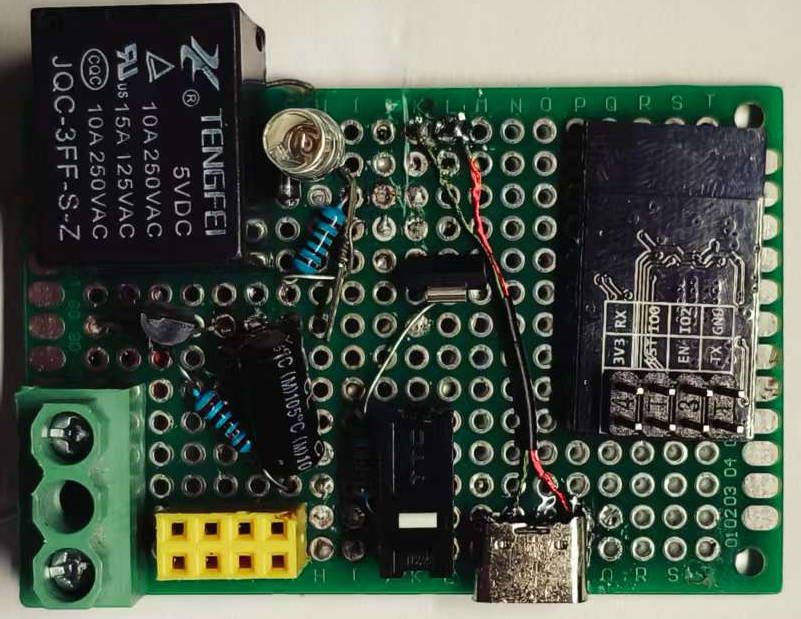

实物图
没有轻触开关，这里用鼠标拆下来的点击按钮也行，哈哈哈。
继电器 NO 常开，COM 公共端引脚控制的是火线，一定要用粗一点的铜线，否则功率大一点的电器直接把线烧断了（塑料端子已被烧😂）。JQC-3FF-S-Z 理论上最大控制 10A 电流，也就是 2200W 以下电器。
遇到的问题 #
1. EPS-01S 模块第一次上电无法启动 #
现象：首次上电无法启动，拔掉 WiFi 模块再重启插上 WiFi 模块就可以正常开关控制了。
原因：因为使用了三极管接到了 GPIO2 引脚导致WiFi模块启动时电平被拉低（要求启动时要高电平）了。
解决办法：换个引脚，哈哈。
2. S8550 三极管高电平导通，低电平也导通，开关失效了 #
GPIO3 RX--->1kΩ--->S8550(B) 3.3v
5v+ --->S8550(E)原因：S8550 是低电平导通，继电器是 5v，基极和发射极有 Vbe ≈ 0.7V 压差（Ve-Vb）8550 就导通了。B 和 E 的压差是: 5v - 3.3v = 1.7v 高于 0.7v 所以会一直是导通状态。
解决办法：简单粗暴换 S8050 NPN 高电平导通，即便是 B E 有压差也不影响
3. S8050 三极管第一次上电瞬间吸合问题 #
原因：EPS-01S 上电瞬间引脚是高电平，请看模组启动模式说明
解决办法：加个 100 uf 电容，第一次上电先给电容充电。
GPIO3 RX---·>1kΩ--->S8550(B)
|
|
[100 uf] 电容
|
|
GNDEPS-01S #
EPS-01S 引脚有八个，实际可用的引脚非常有限。
管脚功能定义 #
| 脚序 | 名称 | 功能说明 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | IO2 | GPIO2/UART1_TXD |
| 3 | IO0 | GPIO0;下载模式：外部拉低；运行模式：悬空或者外部拉高 |
| 4 | RXD | UARTO RXD/GPIO3 |
| 5 | TXD | UARTO TXD/GPIO1 |
| 6 | EN（CH_PD） | 芯片使能端，高电平有效 |
| 7 | RST | 复位 |
| 8 | VCC | 3.3V 供电(VDD)：外部供电电源输出电流建议在 500mA 以上 |
模组启动模式说明 #
| 模式 | CH_PD(EN) | RST | GPIO15 | GPIO0 | GPIO2 | TXD0 |
|---|---|---|---|---|---|---|
| 下载模式 | 高 | 高 | 高 | 低 | 高 | 高 |
| 运行模式 | 高 | 高 | 低 | 高 | 高 | 高 |
注意：部分引脚已经内部上拉，请参考原理图
